水平折疊式

QQ：2799289925 微信：15957496378 郵箱：[email protected] 電話：15957496378

產品介紹技術參數 圖片展示

型號表示

1：移模臂收納方式當移模臂引出距離≥1000mm時，需安裝支座

C ：拆卸式

D ：折下式

E / F ：水平折疊式

2：移模臂長度

長度 = 500

長度 = 700

長度 = 800

長度 = 900

長度 = 1000

長度 = 1200

長度 = 1300

長度 = 1400

長度 = 1500

長度 = 1600

長度 = 1700

*確認長度時請注意移模臂結構形式及容許負載,詳見各參數表

3：容許負載

詳情請具體參照尺寸圖表

使用優勢

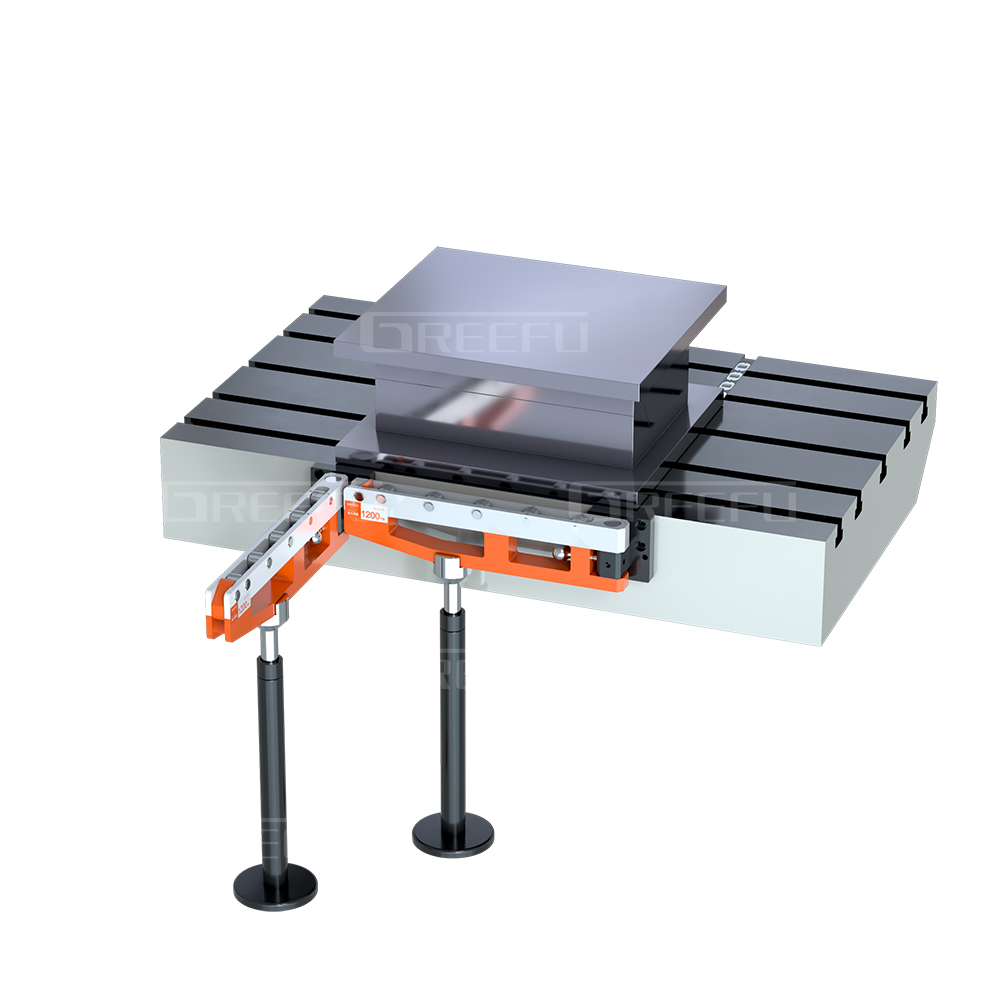

移模臂端部的滾輪安裝在接近工作臺處，模具更換更省力。

滾輪外圈經過特殊的硬化處理，加長了使用壽命。

滾輪配合滾針軸承，使其具有承載力高，耐沖擊，摩擦系數小，特別適用于重載、低速、往復或擺動等場合。

移模臂端部上的止擋塊用于防止模具脫落，為安全裝置。

移模臂收納方式

型號	500-800	500-1250	700-600	700-1600	800-800	800-1600	500-1600	900-900
使用長度 mm	500	500	700	700	800	800	500	900
容許負載 kg	800	1250	600	1600	800	1600	1600	900
總長度 mm	550	550	750	750	850	850	850	950
固定座	B	115
C	52
H	120	160	120	200	160	180	200	240
滾輪數量	5	7	8
安裝尺寸	A式	B式	A式	B式
折下式尺寸	X	90	105	220	140	180	180	220	260
Y	150	170	700	820	860	960	1000	1040
